Piattaforme RTLS

bt_bb_section_bottom_section_coverage_image

prestazioni insuperabili in termini di precisione e accuratezzaAccuRTLS

AccuRTLS platform

Punti di forza

Real-Time
Precisione sub-metrica
Lunga durata della batteria
Facile da integrare
Tecnologia di localizzazione affidabile

Use Case

asset tracking use cases
ASSET
TRACKING
Workforce Safety use cases
SICUREZZA
SUL LAVORO
personnel localization use case
LOCALIZZAZIONE
PERSONALE
https://www.blueupbeacons.com/wp-content/uploads/2024/09/Pick-to-light-use-cases.png
PICK-TO-LIGHT

automated inventory use cases
INVENTARIO AUTOMATIZZATO

Strenghts

Real-Time
Precisione sub-metrica
Lunga durata della batteria
Facile da integrare
Tecnologia di localizzazione affidabile

Caratteristiche di AccuRTLS

Quuppa AccuRTLS Software
Algoritmi avanzati
Basato sugli algoritmi avanzati BLE Angle-of-Arrival (AoA).
Precisione
Prestazioni all'avanguardia, con precisione submetrica anche in ambienti difficili.
Real-Time
Dati sulla posizione in tempo reale, con aggiornamenti fino a 0,1 secondi.
Affidabilità
Tecnologia di localizzazione solida e testata sul campo.
Integrazione
API HTTP per una facile integrazione.
Quuppa AccuRTLS Software
Algoritmi avanzati
Basato sugli algoritmi avanzati BLE Angle-of-Arrival (AoA).
Precisione
Prestazioni all'avanguardia, con precisione submetrica anche in ambienti difficili.
Real-Time
Dati sulla posizione in tempo reale, con aggiornamenti fino a 0,1 secondi.
Affidabilità
Tecnologia di localizzazione solida e testata sul campo.
Integrazione
API HTTP per una facile integrazione.

Tecnologia

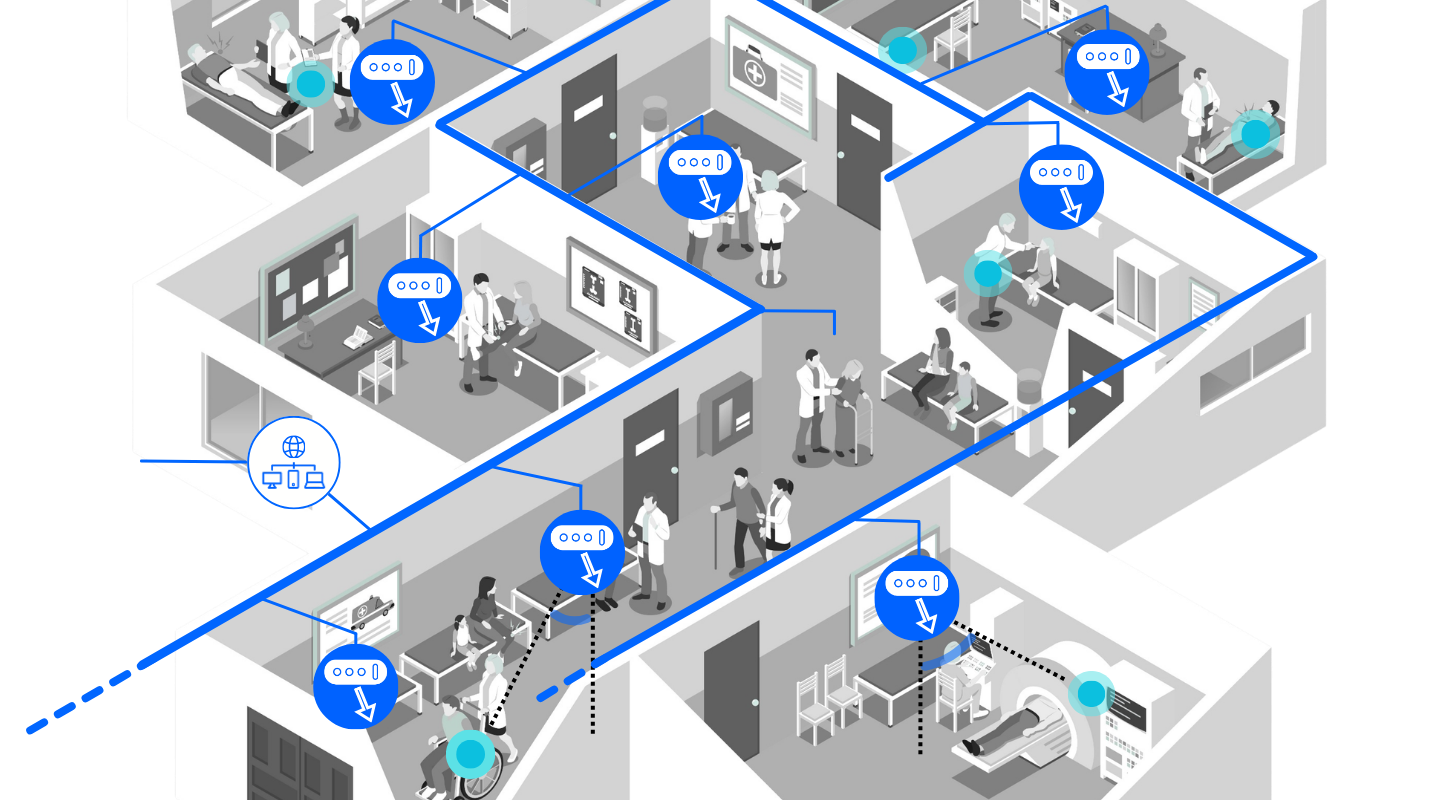

AccuRTLS è una soluzione avanzata per il tracciamento e la localizzazione di dispositivi BLE, basata su Quuppa Intelligent Locating System, una potente piattaforma tecnologica brevettata AoA (Angle-of-Arrival) per il tracciamento in tempo reale con precisione sub-metrica.
AccuRTLS utilizza potenti localizzatori, con antenne planari, in grado di calcolare la direzione di arrivo (sia in elevazione che in angolo di azimut) del segnale trasmesso dai dispositivi BLE. Con l’angolo di arrivo determinato e la posizione nota delle antenne, il sistema di localizzazione calcola la posizione esatta dei dispositivi BLE utilizzando algoritmi di triangolazione avanzati.
AccuRTLS utilizza la trasmissione di pacchetti di advertising BLE standard; quindi, può essere utilizzato con tag e sensori compatibili con Quuppa, ma anche con dispositivi abilitati BLE, come gli smartphone.
AccuRTLS Quuppa Technology
AccuRTLS Quuppa Technology
AccuRTLS è una soluzione avanzata per il tracciamento e la localizzazione di dispositivi BLE, basata su Quuppa Intelligent Locating System, una potente piattaforma tecnologica brevettata AoA (Angle-of-Arrival) per il tracciamento in tempo reale con precisione sub-metrica.
AccuRTLS utilizza potenti localizzatori, con antenne planari, in grado di calcolare la direzione di arrivo (sia in elevazione che in angolo di azimut) del segnale trasmesso dai dispositivi BLE. Con l’angolo di arrivo determinato e la posizione nota delle antenne, il sistema di localizzazione calcola la posizione esatta dei dispositivi BLE utilizzando algoritmi di triangolazione avanzati.
AccuRTLS utilizza la trasmissione di pacchetti di advertising BLE standard; quindi, può essere utilizzato con tag e sensori compatibili con Quuppa, ma anche con dispositivi abilitati BLE, come gli smartphone.

Architettura

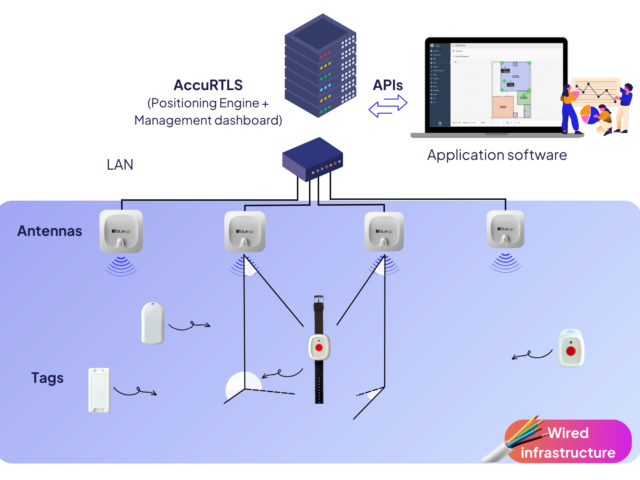

AccuRTLS Architecture
L’architettura AccuRTLS si basa su tre componenti principali: tag compatibili con Quuppa, antenne Quuppa, software AccuRTLS con Quuppa Positioning Engine (QPE) e API. I tag compatibili con Quuppa vengono applicati a persone/risorse per tracciare i movimenti all’interno dell’area di localizzazione, trasmettendo continuamente un pacchetto di advertising BLE specifico di Quuppa. Le antenne fisse (localizzatori Quuppa) vengono installate in posizioni precise all’interno dell’ambiente in cui è richiesta la localizzazione. Poiché la tecnologia di localizzazione utilizza informazioni angolari per stimare la posizione del tag, è necessario conoscere sia la posizione (coordinate x, y, z) sia l’orientamento di ciascun localizzatore. Per la massima visibilità radio, i localizzatori devono essere installati sul soffitto (o su pali, per installazioni esterne). La densità delle antenne dipende da diversi fattori, tra cui l’altezza del soffitto e la precisione richiesta in una determinata zona. I localizzatori Quuppa sono collegati, tramite una LAN locale dedicata (PoE opzionale) a un server locale con il SW AccuRTLS. Sono disponibili opzioni di connettività avanzate (tra cui l’utilizzo di unità di concentrazione di cavi PoE o comunicazioni wireless) per ridurre i costi di cablaggio. Il SW AccuRTLS include Quuppa Positioning Engine (QPE) e API REST HTTP in formato JSON standard, che consentono di ottenere dati di posizione in tempo reale.

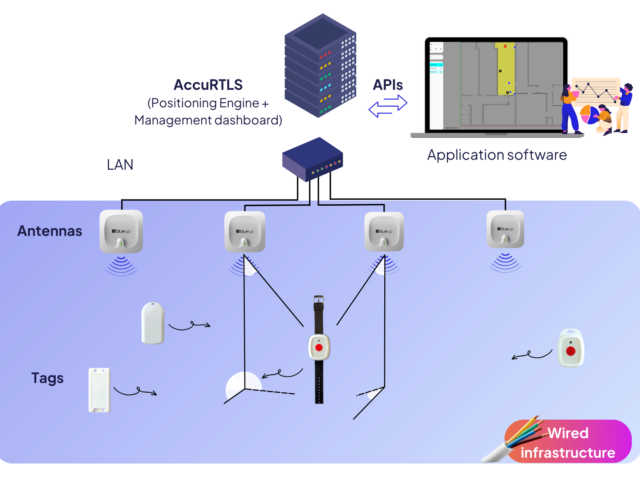

AccuRTLS Architecture
L’architettura AccuRTLS si basa su tre componenti principali: tag compatibili con Quuppa, antenne Quuppa, software AccuRTLS con Quuppa Positioning Engine (QPE) e API. I tag compatibili con Quuppa vengono applicati a persone/risorse per tracciare i movimenti all’interno dell’area di localizzazione, trasmettendo continuamente un pacchetto di advertising BLE specifico di Quuppa. Le antenne fisse (localizzatori Quuppa) vengono installate in posizioni precise all’interno dell’ambiente in cui è richiesta la localizzazione. Poiché la tecnologia di localizzazione utilizza informazioni angolari per stimare la posizione del tag, è necessario conoscere sia la posizione (coordinate x, y, z) sia l’orientamento di ciascun localizzatore. Per la massima visibilità radio, i localizzatori devono essere installati sul soffitto (o su pali, per installazioni esterne). La densità delle antenne dipende da diversi fattori, tra cui l’altezza del soffitto e la precisione richiesta in una determinata zona. I localizzatori Quuppa sono collegati, tramite una LAN locale dedicata (PoE opzionale) a un server locale con il SW AccuRTLS. Sono disponibili opzioni di connettività avanzate (tra cui l’utilizzo di unità di concentrazione di cavi PoE o comunicazioni wireless) per ridurre i costi di cablaggio. Il SW AccuRTLS include Quuppa Positioning Engine (QPE) e API REST HTTP in formato JSON standard, che consentono di ottenere dati di posizione in tempo reale.

Componenti

RTLS Components tags

Tag

Tag per asset e tag indossabili sono dispositivi elettronici wireless che vengono applicati ad asset o indossati da persone per essere tracciati. I tag sono dispositivi attivi, dotati di batteria, in grado di trasmettere autonomamente informazioni (identificatore univoco e informazioni sullo stato) ai localizzatori, utilizzando pacchetti pubblicitari BLE specifici di Quuppa. Tutti i tag Quuppa di BlueUp supportano l’intero set di funzionalità Quuppa, incluso l’uso di canali proprietari, comunicazione back-channel per configurazione e comando, aggiornamento OTA FW.

Antenne

Le antenne fisse Quuppa ricevono pacchetti BLE dai tag. Ogni antenna è in grado di calcolare la direzione di arrivo del segnale incidente da ogni tag BLE in movimento nell’area. Vengono calcolati sia gli angoli di elevazione che di azimut. Grazie ad algoritmi proprietari avanzati, ogni localizzatore può ricevere simultaneamente centinaia di segnali tag (a differenza dello standard BLE 5.1 ​​AoA che è limitato nel numero di tag per localizzatore).
Le antenne Quuppa sono disponibili in due versioni: una per installazioni indoor, una per installazioni industriali e outdoor.
Le antenne sono collegate tramite LAN/WLAN a un server locale in cui è installato il Quuppa Positioning Engine (QPE).
Quuppa Antenna
Software Quuppa Positioning Engine (BPE)

SW AccuRTLS

La suite SW AccuRTLS include Quuppa Positioning Engine (QPE) e APIS. QPE è il cuore del sistema di tracciamento e utilizza le informazioni sulla direzione del segnale per la triangolazione. QPE riceve i dati dai localizzatori, li esegue tramite algoritmi di posizionamento avanzati e fornisce API JSON/REST standard push/pull che consentono un’integrazione senza soluzione di continuità con altri sistemi e software. AccuRTLS include anche funzioni per la configurazione e il comando remoto dei tag e per il monitoraggio del localizzatore.

Vuoi integrare i sensori?

Nel caso dell’integrazione dei sensori, i localizzatori possono anche ricevere dati (parametri fisici o ambientali, come temperatura, umidità, pressione, CO2, …) dai sensori BLE, per creare una piattaforma IoT completa.
Sensors

Componenti

Tag
RTLS Components tags
Tag per asset e tag indossabili sono dispositivi elettronici wireless che vengono applicati ad asset o indossati da persone per essere tracciati. I tag sono dispositivi attivi, dotati di batteria, in grado di trasmettere autonomamente informazioni (identificatore univoco e informazioni sullo stato) ai localizzatori, utilizzando pacchetti pubblicitari BLE specifici di Quuppa. Tutti i tag Quuppa di BlueUp supportano l’intero set di funzionalità Quuppa, incluso l’uso di canali proprietari, comunicazione back-channel per configurazione e comando, aggiornamento OTA FW.
Antenne
Quuppa Antenna
Le antenne fisse Quuppa ricevono pacchetti BLE dai tag. Ogni antenna è in grado di calcolare la direzione di arrivo del segnale incidente da ogni tag BLE in movimento nell’area. Vengono calcolati sia gli angoli di elevazione che di azimut. Grazie ad algoritmi proprietari avanzati, ogni localizzatore può ricevere simultaneamente centinaia di segnali tag (a differenza dello standard BLE 5.1 ​​AoA che è limitato nel numero di tag per localizzatore).
Le antenne Quuppa sono disponibili in due versioni: una per installazioni indoor, una per installazioni industriali e outdoor.
Le antenne sono collegate tramite LAN/WLAN a un server locale in cui è installato il Quuppa Positioning Engine (QPE).
SW AccuRTLS
Software Quuppa Positioning Engine (BPE)
La suite SW AccuRTLS include Quuppa Positioning Engine (QPE) e APIS. QPE è il cuore del sistema di tracciamento e utilizza le informazioni sulla direzione del segnale per la triangolazione. QPE riceve i dati dai localizzatori, li esegue tramite algoritmi di posizionamento avanzati e fornisce API JSON/REST standard push/pull che consentono un’integrazione senza soluzione di continuità con altri sistemi e software. AccuRTLS include anche funzioni per la configurazione e il comando remoto dei tag e per il monitoraggio del localizzatore.
Vuoi integrare i sensori?
Sensors
Nel caso dell’integrazione dei sensori, i localizzatori possono anche ricevere dati (parametri fisici o ambientali, come temperatura, umidità, pressione, CO2, …) dai sensori BLE, per creare una piattaforma IoT completa.
